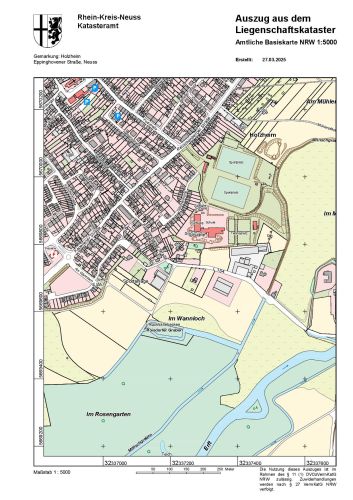

Amtliche Basiskarte (ABK) im Rasterdatenformat
Die Amtliche Basiskarte (ABK) ist eine detaillierte, topografische Karte, die als Basiskartenwerk im Maßstab 1:5.000 dient. Sie ersetzt die frühere Deutsche Grundkarte (DGK5) und bildet die Schnittstelle zwischen der Liegenschaftskarte und den topografischen Landeskartenwerken. Die ABK wird direkt aus den Daten des Liegenschaftskatasters (ALKIS) abgeleitet und bietet eine hohe Aktualität und Präzision.
Funktion und Nutzung
Die ABK eignet sich als Grundlage für:
✔ Raumbezogene Planungen in Verwaltung, Wirtschaft und Wissenschaft
✔ Thematische Erhebungen und Präsentationen
✔ Integration als Webdienst in eigene Anwendungen
✔ Private und öffentliche Nutzung zur Darstellung raumbezogener Informationen
Die Karte stellt die räumliche und natürliche Gliederung dar und enthält eine vollständige Abbildung der Erscheinungsformen der Erdoberfläche.
Karteninhalt
✔ Flurstücksgrenzen (teilweise freigestellt)
✔ Gebäude und Bauwerke mit Schriftzusätzen und Symbolen
✔ Nutzungsarten mit Farben, Symbolen und Beschriftungen
✔ Straßen, Wege, Gewässer mit Schriftzusätzen
✔ Topografische Elemente wie Böschungen, Treppen, Mauern, Zäune
✔ Politische Grenzen
Die ABK ist in Farbe oder Graustufen verfügbar und gehört zu den Geobasisdaten des Liegenschaftskatasters. Nach dem Vermessungs- und Katastergesetz NRW (§1 Abs. 4) sind sie als Grundlage für raumbezogene Informationssysteme, Planungen und Maßnahmen der Verwaltung vorgesehen.
Aktualisierung und Verfügbarkeit
Die ABK wird im Rhein-Kreis Neuss flächendeckend alle drei Jahre aktualisiert. Dank der blattschnittfreien Darstellung können beliebige Kartenausschnitte erzeugt werden.
📏 Maßstäbe: 1:2.500, 1:3.000, 1:3.500, 1:4.000, 1:5.000
🖨 Druckformate: DIN A4 bis DIN A0
📁 Digitale Rasterdaten: PNG, JPEG, TIFF (mit 400 dpi Auflösung ?)
📍 Rasterdaten-Einheiten:
-
Kachelgröße: 1 km × 1 km (1 km²) ?
-
Bildgröße: 4725 × 4725 Pixel (~22,33 Megapixel) ?
-
Druckgröße: 20 × 20 cm bei 250 Pixel/Zentimeter ?
-
Farbtiefe: 24-Bit RGB (Farbe) oder 1-Bit Bitmap (Schwarz-Weiß) ?
-
Dateiformat: GeoTIFF , JPEG, PNG
Was sind Rasterdaten?
Rasterdaten bestehen aus Pixeln (kleine Farbquadrate), die zusammen ein detailreiches Bild ergeben. Sie eignen sich besonders für digitale Kartenanwendungen, GIS-Systeme, Druckerzeugnisse und Planungen.
Raster- vs. Vektordateien
✔ Rasterdateien (z. B. JPEG, PNG, TIFF) eignen sich für detaillierte Karten und Fotos, verlieren aber beim Vergrößern an Qualität.
✔ Vektordateien (z. B. SVG, AI, EPS) bestehen aus Linien und mathematischen Formen und bleiben skalierbar ohne Qualitätsverlust.
Die ABK als Rasterdatei bietet eine präzise Kartengrundlage für Planungen, Analysen und Präsentationen und kann als Webdienst in eigene Anwendungen integriert werden.
